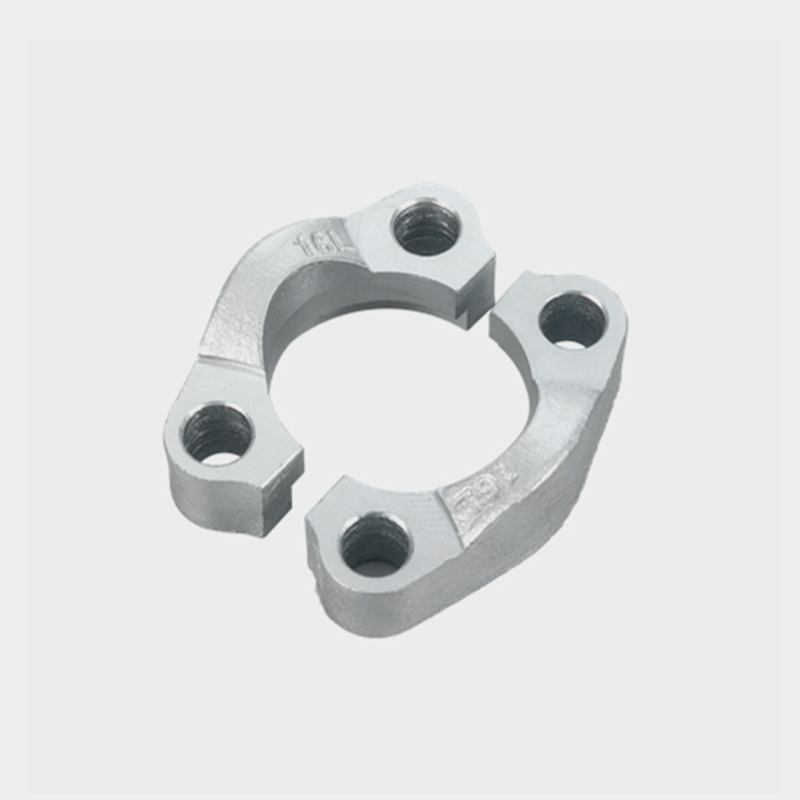

FL-20 SAE 对开法兰夹 3000PSI

询价

1. SAE代码61系列法兰卡箍的工作压力为3000PSI，3,5MPa（35bar）至35MPa（350bar）。

2. SAE法兰卡箍的尺寸是根据ISO 6162-1:2012的规定。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸: 1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"。

3. SAE一体式法兰钳的材料是由碳钢C45制成。不锈钢。

4. 所有碳钢法兰卡箍的外表面腐蚀保护，应使用适当的涂层，以通过符合ISO 9227的至少72小时的盐雾测试。

5. 压力/温度的测试要求：符合ISO 6162的这一部分的法兰式连接应接受ISO 19879规定的爆破和循环耐久试验，以验证其是否符合规定的压力/温度要求。

当在-40 °C和+120 °C之间的温度下使用时，它应适合在表2中给出的工作压力下使用。符合ISO 6162的这一部分的法兰连接不得在低于-20 °C的温度下进行装配。

6. 一体式法兰卡箍连接的指定尺寸为DN25的一体式法兰卡箍：卡箍ISO 6162-1，FCS×25

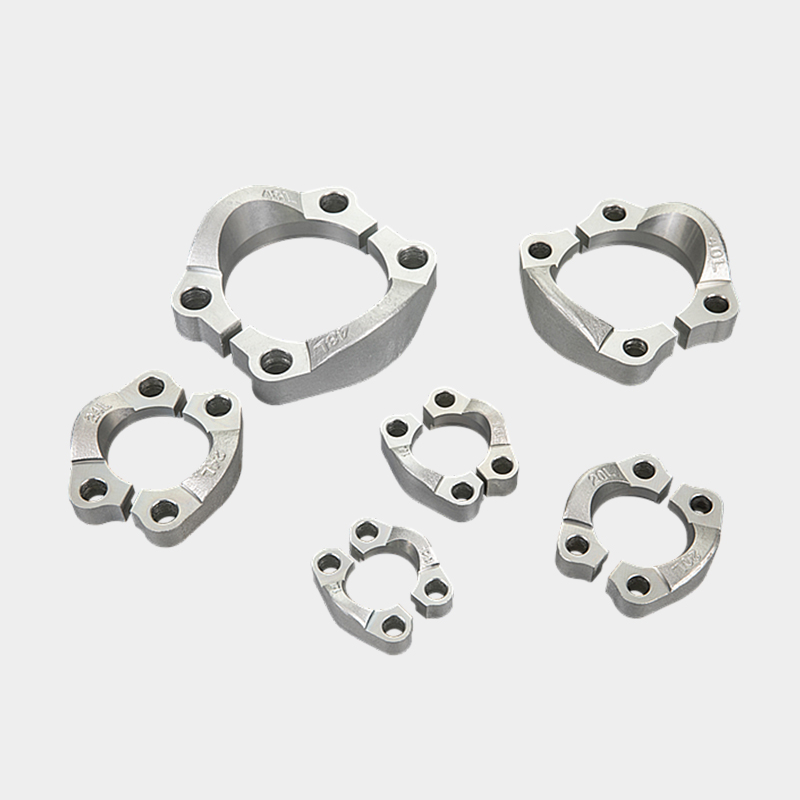

7. SAE分体式法兰卡箍的尺寸代码61

上一个：FL-32W SAE 对开法兰夹 3000PSI
下一个：FL-24 SAE 对开法兰夹3000PSI

描述
询价

1. SAE代码61系列法兰卡箍的工作压力为3000PSI，3,5MPa（35bar）至35MPa（350bar）。

2. SAE法兰卡箍的尺寸是根据ISO 6162-1:2012的规定。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸：1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"

型号	尺寸	螺栓	尺寸参数
			A	B	M	d	N
FL-08	1/2"	M8x25	54	46	38.1	9	17.5
FL-12	3/4"	M10x30	65.1	52	47.6	11	22.2
FL-16	1"	M10x30	69.8	59	52.4	11	26.2
FL-20	1.1/4"	M10x30	79.4	73	58.7	11	30.2
FL-24	1.1/2"	M12x35	93.7	83	69.8	13.5	35.7
FL-32	2"	M12x35	101.6	97	77.8	13.5	42.9
FL-40	2.1/4"	M12x40	114	108	89	13.5	50.8
FL-48	3"	M16x50	135	130.6	106.4	16.7	62
