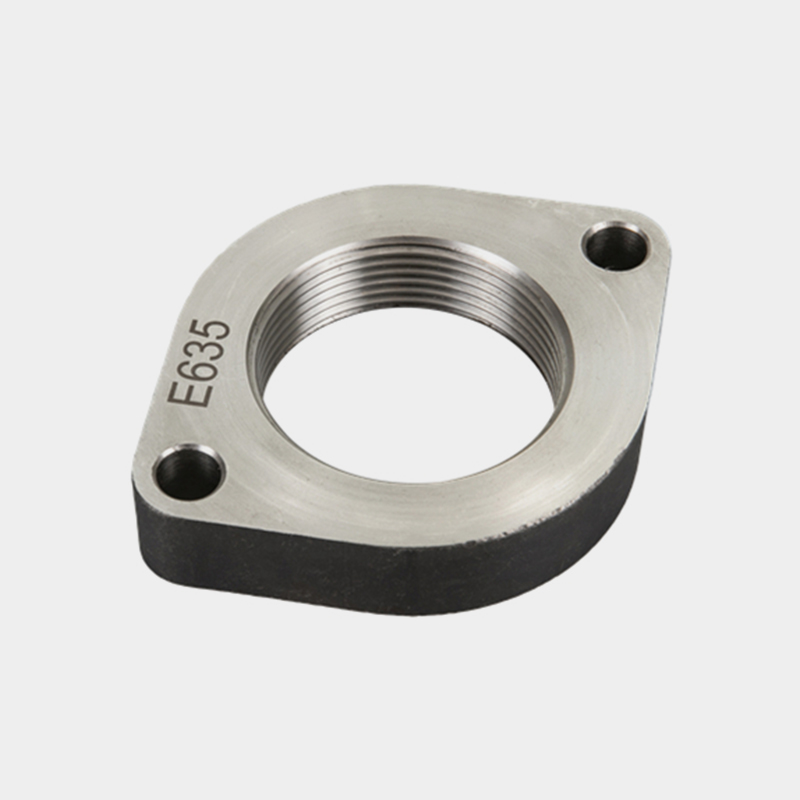

SAE 2 螺丝钉法兰夹

  • SAE 2 螺丝钉法兰夹
  • SAE 2 螺丝钉法兰夹
  • SAE 2 螺丝钉法兰夹
询价
SAE代号61 2螺钉螺柱法连接使用工作压力法夹，与SAE J518-1（代号61）连接一样只有低工作压力额定值，但它不是SAE J518-1 4螺栓法兰连接。
代号61法兰夹采与SAE J518-1端口尺寸和法兰头尺寸一致的标准，也包含ISO 6162-1端口连接和法兰头。
SAE 2螺钉固定连接的材料：
法国夹材为碳钢C45、不钢304、316或316L。
性能力等10.9（最低）的六角头螺丝钉或内六角螺丝钉
衬圈符合ISO 7089 A类，300HV级
O形密封圈为NBR（丁祖橡胶），硬度为90±5 IRHD
防腐蚀保护
所有碳钢法兰均应镀上或涂上能通过 72 小时候盐腐腐蚀的合适材料
根据 ASTM B117 (ISO 9227) 进行喷雾测试。
压力/温度要求
压力测试：爆破测试和循环耐久测试应按照ISO 19879进行。
温度：碳钢法连接器使用于–40°C至120 ºC的流体温度；在–60 °C和50 °C之间的温度下使用的不金属法连接。
上一个：暂无
下一个：ISO 6164 方形法兰系列
  • 描述
  • 询价
  • SAE代号61 2螺钉螺柱法连接使用工作压力法夹，与SAE J518-1（代号61）连接一样只有低工作压力额定值，但它不是SAE J518-1 4螺栓法兰连接。
    代号61法兰夹采与SAE J518-1端口尺寸和法兰头尺寸一致的标准，也包含ISO 6162-1端口连接和法兰头。

    SAE 2螺钉固定连接的材料：
    法国夹材为碳钢C45、不钢304、316或316大号。

    代号 61 法国夹具的尺寸、扭距和压力
    类型1，带10.9级公制螺丝钉。
    除另有说明，否则尺寸以米为单位
    标称尺寸 1类（公制螺丝）10.9级
    公制尺寸 破折号大小 O型圈尺寸 平垫圈（任选） d 1
    参考    		 夹紧负载 H 否 d 3 螺纹 C 大号 1 螺丝长度 d

    		螺丝钉否m 10%/ -0% 最大工作压力 b 兆帕 最小爆破压力 b 兆帕
    13 -8 210 M8 13 23500 M8 25 32 2 8
    19 -12 214 M10 19.2 41200 M10 30 70 2 8
    25 -16 219 M10 25.6 41200 M10 30 70 2 8
    32 -20 222 M10 32 41200 M10 30 70 2 8
    38 -24 225 M12 38.2 63700 M12 35 130 2 8
    51 -32 228 M12 51 63700 M12 35 130 2 8
    64 -40 232 M12 63.5 63700 M12 40 130 2 8
    76 -48 237 M16 76.2 108000 M16 50 295 2 8
    89 -56 241 M16 89 108000 M16 50 295 2 8
    102 -64 245 M16 101.6 108000 M16 50 295 2 8
    127 -80 253 M16 127 108000 M16 55 295 2 8

    带英制螺丝旋格栅的2型8。
    除另有说明，否则尺寸以米为单位
    标称尺寸 1类（公制螺丝）10.9级
    公制尺寸 破折号大小 O型圈尺寸 平垫圈（任选） d 1
    参考    		 夹紧负载 H 否 d 3 螺纹 C 大号 1 螺丝长度 d

    		螺丝钉Nm 10%/ -0% 最大工作压力 b 兆帕 最小爆破压力 b 兆帕
    13 -8 210 M8 13 23500 5/16-18 32 32 2 8
    19 -12 214 M10 19.2 41200 3/8-16 32 60 2 8
    25 -16 219 M10 25.6 41200 3/8-16 32 60 2 8
    32 -20 222 M10 32 41200 7/16-14 38 92 2 8
    38 -24 225 M12 38.2 63700 1/2-13 38 150 2 8
    51 -32 228 M12 51 63700 1/2-13 38 150 2 8
    64 -40 232 M12 63.5 63700 1/2-13 44 150 2 8
    76 -48 237 M16 76.2 108000 5/8-11 44 295 2 8
    89 -56 241 M16 89 108000 5/8-11 51 295 2 8
    102 -64 245 M16 101.6 108000 5/8-11 51 295 2 8
    127 -80 253 M16 127 108000 5/8-11 57 295 2 8

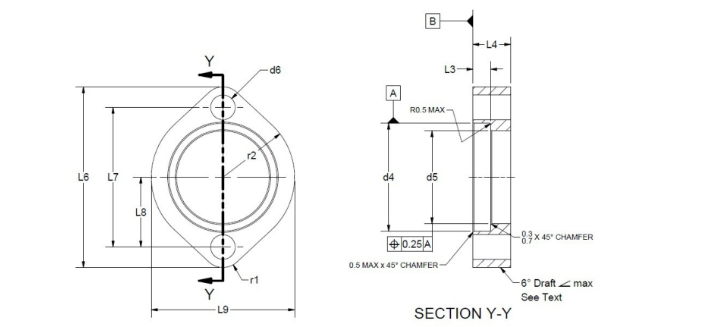

    代号 61 2 螺柱法兰夹的尺寸
    零件号解释： FCO-xx（破折号）
    代号61法兰夹，与DN 32 (-20) 碳钢制造的公制螺钉一起使用

    除另有说明，否则尺寸以米为单位
    标称尺寸
    		d4 d5 d6 L3 L4 L6 L7 L8 L9 r1 r2
    公制尺寸 破折号大小
    ±0.25
    		 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25 ±0.8 ref ref
    13 -8 30.95 24.25 8.9 6.2 12.7 57.9 41.93 20.97 46 8 23
    19 -12 38.9 32.15 10.6 6.2 14.2 69.6 52.52 26.26 52.3 8.5 26.2
    25 -16 45.25 38.5 10.6 7.5 15.8 75.5 58.58 29.29 58.7 8.5 29.4
    32 -20 51.6 43.7 10.6 A 7.5 14.2 87 66.01 33.01 73.2 10.5 36.6
    38 -24 61.1 50.8 13.3 7.5 15.8 102.5 78.49 39.25 82.6 12 41.3
    51 -32 72.25 62.75 13.3 9 15.8 112.8 88.84 44.42 96.8 12 48.4
    64 -40 84.95 74.95 13.3 9 19.1 127.4 102.39 51.2 108.7 12.5 54.4
    76 -48 102.4 90.95 16.7 9 22.4 151.1 123.10 61.55 131.1 14 65.6
    89 -56 115.1 102.4 16.7 10.7 22.4 170.4 139.48 69.74 139.7 15.5 69.9
    102 -64 127.8 115.1 16.7 10.7 25.4 182.6 151.67 75.84 152.4 15.5 76.2
    127 -80 153.2 140.5 16.7 10.7 28.5 209.1 178.07 89.04 180.9 15.5 90.5

    交叉表法兰 Dash 尺寸到普通法兰尺寸到 DN 尺寸
    SAE J518 代号 61/62 法国破折号尺寸 标称法兰尺寸 In 公称通径 DN mm
    -8 1/2 13
    -12 3/4 19
    -16 1 25
    -20 1-1/4 32
    -24 1-1/2 38
    -32 2 51
    40 2-1/2 64
    -48 3 76
    -56 3-1/2 89
    -64 4 102
    -80 5 127

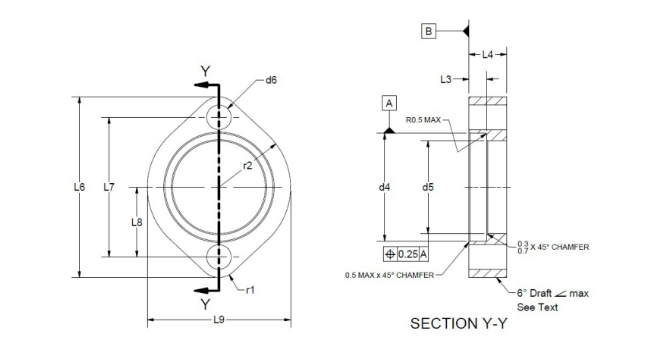

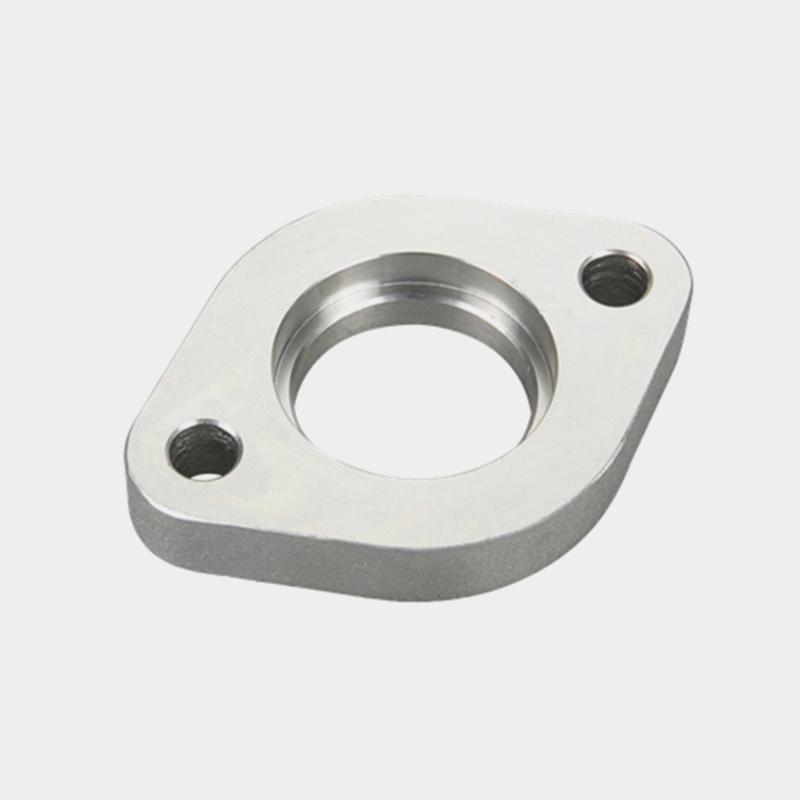

    气压机SAE椭圆法兰连接
    FCA-xx(L7尺寸) 与SAE J518-2系列不同的L7尺寸。

    型号 d4 d5 d6 L3 L4 L6 L7 L8 L9 r1 r2
    FCA-44 21 19 11 7.5 7.8 61 44 22 34 9.85 17
    FCA-70 30 28 13.5 7.5 12 96 70 35 56 13 28
    FCA-751A 45.25 38.8 11 7.5 15 100 75 37.5 72 13 36
    FCA-75B 51.6 44.1 13.5 7.6 18 100 75 37.5 72 13 36
    FCA-85 61.1 51.2 13.1 7.5 18 111 85 42.5 30 13 40
    FCA-90 61.1 51.2 13.1 7.5 18 120 90 45 80 15 40
