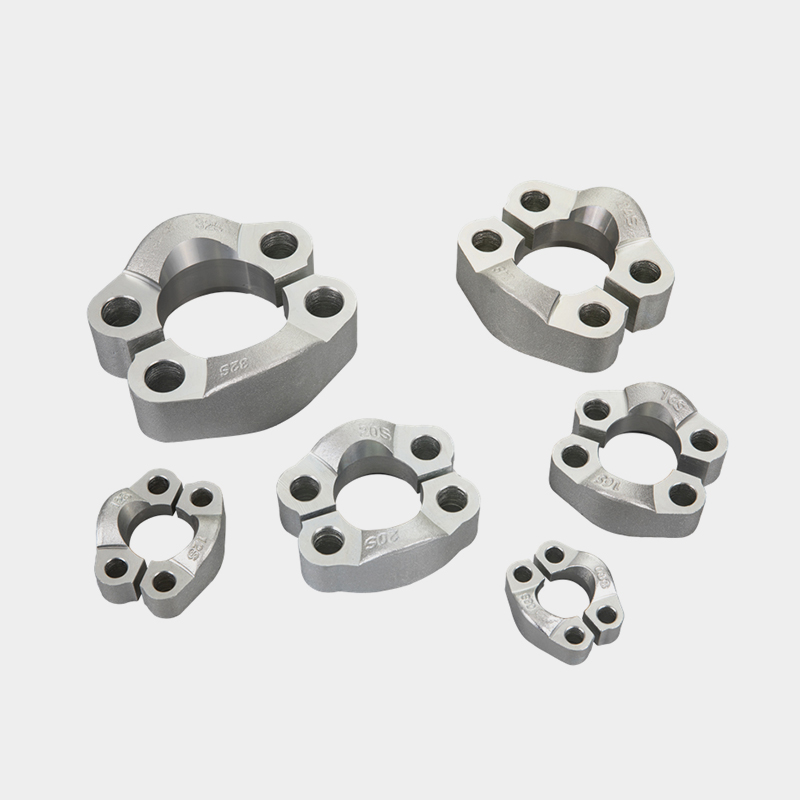

6000 PSI SAE 法兰夹

首页 / 产品中心 / SAE法兰 / SAE 法兰夹 / 6000 PSI SAE 法兰夹 / FS-20 SAE 对开法兰夹 6000PSI

我们该怎样帮助您？

我们将在工作日的 24 小时内回复您。

13486669457 联系我们
  • FS-20 SAE 对开法兰夹 6000PSI
  • FS-20 SAE 对开法兰夹 6000PSI
  • FS-20 SAE 对开法兰夹 6000PSI
  • FS-20 SAE 对开法兰夹 6000PSI

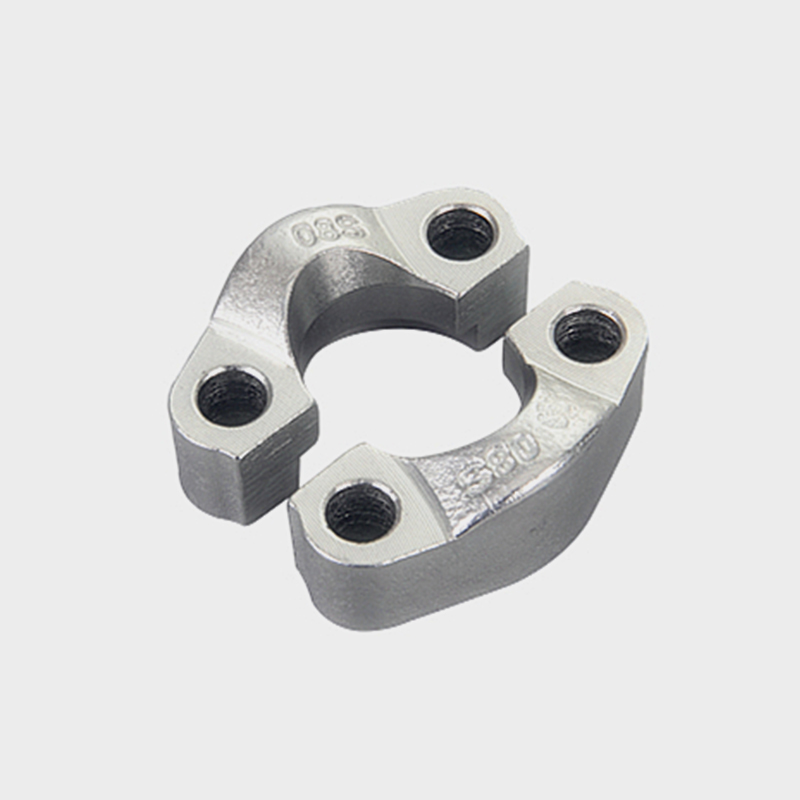

FS-20 SAE 对开法兰夹 6000PSI

  • FS-20 SAE 对开法兰夹 6000PSI
  • FS-20 SAE 对开法兰夹 6000PSI
  • FS-20 SAE 对开法兰夹 6000PSI
  • FS-20 SAE 对开法兰夹 6000PSI
询价
1. SAE代码62系列法兰卡箍的工作压力为42MPa（420bar）。
2. SAE法兰卡箍的尺寸是根据ISO 6162-2:2012标准。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸: 1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"。
3. SAE一体式法兰钳的材料是由碳钢C45，不锈钢304，316或316L制成。
4. 所有碳钢法兰卡箍的外表面腐蚀保护，应使用适当的涂层，以通过符合ISO 9227的至少72小时的盐雾测试。
5. 压力/温度的测试要求： 符合ISO 6162的这一部分的法兰式连接应接受ISO 19879规定的爆破和循环耐久试验，以验证其是否符合规定的压力/温度要求。
    当在-40 °C和+120 °C之间的温度下使用时，它应适合在表2中给出的工作压力下使用。符合ISO 6162的这一部分的法兰连接不得在低于-20 °C的温度下装配。
6. 一体式法兰卡箍连接的指定
尺寸为DN25的一体式法兰卡箍：卡箍ISO 6162-2，FCS×25
Swintool公司使用FS-16(破折号)W：SAE 6000 psi法兰夹子尺寸为1 "英寸。
帕克公司使用FUS6x(2,3,4,5,6,8等)和FCC(短线尺寸FCCT2)。
Stauff公司使用BM-60x(1,2,3,4,5,6,7,8,9,10,11)
7. SAE分瓣式夹钳-代码62 SAE 6000 PSI尺寸
上一个：FS-32 SAE 对开法兰夹 6000PSI
下一个：暂无
  • 描述
  • 询价
  • 1.SAE代码62系列法兰卡箍的工作压力为42MPa（420bar）。
    2.SAE法兰卡箍的尺寸是根据ISO 6162-2:2012标准。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸: 1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3" 。


    型号 尺寸 螺栓 尺寸参数
    A B C D E
    FS-08 1/2" M8x30 56.3 47 40.5 9 18.2
    FS-12 3/4" M10x35 71.4 60 50.8 11 23.8
    FS-16 1" M12x45 80.9 70 57.1 13 27.8
    FS-20 1.1/4" M14x30 95.2 77 66.7 15 31.8
    FS-24 1.1/2" M16x55 112.7 95 79.5 17 36.5
    FS-32 2" M20x70 133.3 114 96.8 21 44.5
