FL-08W SAE 对开法兰夹 3000PSI

  • FL-08W SAE 对开法兰夹 3000PSI
  • FL-08W SAE 对开法兰夹 3000PSI
  • FL-08W SAE 对开法兰夹 3000PSI
  • FL-08W SAE 对开法兰夹 3000PSI
  • FL-08W SAE 对开法兰夹 3000PSI
询价
1. SAE代码61系列法兰卡箍的工作压力为3000PSI，3,5MPa（35bar）至35MPa（350bar）。
2. SAE法兰卡箍的尺寸是根据ISO 6162-1:2012的规定。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸: 1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"。
3. SAE一体式法兰钳的材料是由碳钢C45，不锈钢304，316或316L制成。
4. 所有碳钢法兰卡箍的外表面腐蚀保护，应使用适当的涂层，以通过符合ISO 9227的至少72小时的盐雾测试。
5. 压力/温度的测试要求： 符合ISO 6162的这一部分的法兰式连接应接受ISO 19879规定的爆破和循环耐久试验，以验证其符合规定的压力/温度要求。
6. 一体式法兰卡箍连接的指定
卡箍 ISO 6162-2, FCM×25
尺寸为DN25的一体式法兰卡箍，只能与公制螺钉（1型）一起使用
夹子 ISO 6162-2, FC×25
一件式法兰钳，尺寸为DN25，只能与英制螺钉一起使用(类型2)
Swintool公司使用FL-16(破折号)W：SAE 3000 psi法兰卡箍尺寸为1英寸。
帕克公司使用FUS3x(2,3,4,5,6,8等)和FCC(破折号FCCT1)
Stauff公司使用BM-Gx(1,2,3,4,5,6,7,8,9,10,11)
上一个：暂无
下一个：FL-32W SAE 对开法兰夹 3000PSI
  • 描述
  • 询价
  • 1.SAE代码61系列法兰卡箍的工作压力为3000PSI，3,5MPa（35bar）至35MPa（350bar）。
    2.SAE法兰卡箍的尺寸是根据ISO 6162-1:2012的规定。ISO公称尺寸： DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; 英制尺寸：1/2"; 3/4"; 1"; 1 1/4"; 1 1/2"; 2"; 2 1/2"; 3"。

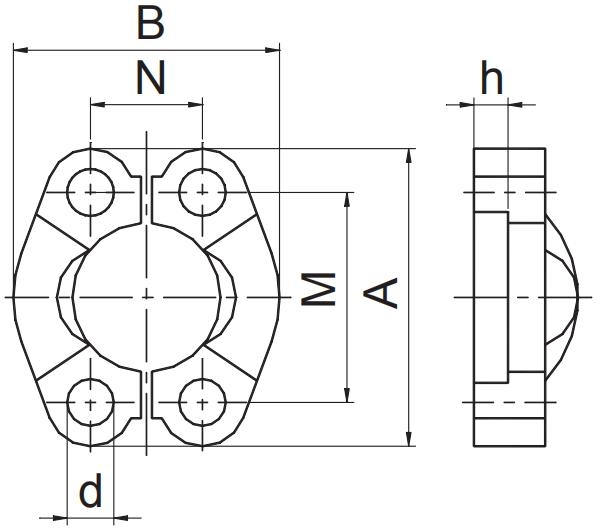

    型号 尺寸 螺栓 尺寸参数
    A B d H M N
    FL-08WM 12" M8x25 54 45.6 M8 6.2 38.1 17.5
    FL-12WM 34" M10x30 65 51.8 M10 6.2 47.6 22.2
    FL-16WM 1" M10x30 70 58.4 M10 7.5 52.4 26.2
    FL-20WM 1.14" M10x30 79 72.6 M10 7.5 58.7 30.2
    FL-24WM 1.12" M12x35 94 82.2 M12 7.5 69.9 35.7
    FL-32WM 2" M12x35 102 96.4 M12 9 77.8 42.9
    FL-40WM 2.12" M12x40 114 108.2 M12 9 88.9 50.8
    FL-48WM 3" M16x50 135 130.6 M16 9 106.4 61.9
